Il collaudo dei sottofondi è una fase cruciale nella realizzazione di opere stradali e industriali. Si tratta di un insieme di prove tecniche eseguite per garantire che il sottofondo (la parte del terreno o delle strutture di supporto su cui verranno costruite le pavimentazioni stradali) rispetti i requisiti di qualità, resistenza e stabilità necessari.
Prove di carico su piastra
Prove penetrometriche
Trincee esplorative
Prove di laboratorio geotecnico
Il collaudo assicura che il sottofondo sia idoneo a sopportare i carichi da traffico e le sollecitazioni ambientali, evitando problematiche di cedimento o instabilità a lungo termine.
Obiettivi del Collaudo dei Sottofondi
Gli obiettivi principali del collaudo dei sottofondi stradali sono:
Verifica della qualità del materiale del sottofondo.
Controllo della compattezza e della stabilità del sottofondo.
Verifica della resistenza al carico dei materiali utilizzati.
Assicurare l’uniformità e la regolarità del sottofondo per evitare deformazioni differenziali.
Garantire la capacità portante sufficiente per supportare il carico previsto, sia statico che dinamico (ad esempio, il traffico veicolare).
Prove di Collaudo sui Sottofondi
Prove di Compattazione
Una delle verifiche più importanti riguarda la compattezza del sottofondo. La compattazione è essenziale per assicurare che il materiale sia sufficientemente denso e stabile da resistere ai carichi.
Prova Proctor (Standard e Modificata): Misura la densità secca massima e la umidità ottimale per una compattazione efficace. La prova permette di determinare il miglior livello di compattazione del materiale.
Misura della Densità sul Campo: si esegue una prova in loco per determinare la densità e il grado di compattazione del materiale del sottofondo.
Prova CBR (California Bearing Ratio)
La prova CBR misura la resistenza alla penetrazione di un pistone di acciaio in un campione di suolo compattato. Un valore CBR maggiore indica una maggiore resistenza del sottofondo, che è direttamente correlata alla capacità portante del materiale.
Prove di Resistenza al Carico
Queste prove misurano la resistenza del sottofondo a carichi verticali, simili a quelli applicati dal traffico veicolare. Le prove vengono eseguite per garantire che il sottofondo sia sufficientemente resistente da evitare cedimenti sotto sollecitazioni ripetute.
Lo studio geologico Fabrizio Laudati offre pertanto la consulenza per la realizzazione e collaudo di sottofondi di pavimentazioni industriali mediante l’esecuzione, la rielaborazione e la discussione dei risultati di prove di piastra con “Metodo Francese” e “Metodo Svizzero” e prove di laboratorio. Esperienza nella scelta dei giusti materiali (dal punto di vista geotecnico e ambientale) analizzando e scegliendo le migliori combinazioni di granulometrie allo scopo di ottenere risultati e comportamenti specifici (elasto-plastico).
Il collaudo sottofondi rappresenta una delle principali e più importanti competenze richieste oggi ad un geologo nell’ambito della realizzazione di opere edili ed infrastrutturali. questo costituisce un’operazione del tutto indispensabile e imprescindibile in qualunque tipologia di edificazione, dal momento che permette di garantire la sicurezza e la stabilità dell’intera opera nel tempo.
Un sottofondo non correttamente realizzato e non sottoposto ai necessari controlli e verifiche può infatti portare nel lungo periodo a gravi problematiche strutturali, con rischi per l’incolumità di persone e cose. Per questo motivo, il collaudo puntuale del sottofondo tramite l’esecuzione di specifiche prove geotecniche e geologiche è un passaggio che non può assolutamente essere omesso o sottovalutato.
La competenza e professionalità del geologo incaricato di eseguire tale fondamentale attività di controllo è garanzia di un lavoro completo, accurato e affidabile, nel pieno rispetto delle normative vigenti e a tutela della sicurezza dell’opera nel suo complesso.
Il collaudo sottofondi è una fase cruciale e imprescindibile nella corretta esecuzione di opere edili ed infrastrutturali. Esso permette di verificare che il sottofondo, ovvero lo strato di terreno o materiale posto alla base della pavimentazione, rispetti gli standard prestazionali e qualitativi necessari a garantirne la funzionalità e durabilità nel tempo.
L’esecuzione di un accurato collaudo dei sottofondi consente di evitare gravi problematiche che potrebbero compromettere la stabilità e integrità dell’opera, quali cedimenti differenziali, fessurazioni, instabilità. Un sottofondo non a norma e non collaudato adeguatamente può portare al deterioramento precoce della pavimentazione con elevati costi di manutenzione e ripristino.
Le verifiche del collaudo hanno come obiettivo primario quello di controllare la qualità dei materiali impiegati, la compattezza, la resistenza al carico e la planarità del sottofondo. Ciò avviene tramite l’esecuzione di una serie di prove tecniche specifiche, sia in sito che in laboratorio.
I risultati delle prove sono elaborati e interpretati dal geologo Torino incaricato, che verifica la conformità ai requisiti di progetto e alle norme tecniche specifiche. Il collaudatore deve infine certificare l’idoneità del sottofondo tramite una relazione geologica di conformità. Un collaudo completo eseguito secondo la corretta metodologia è dunque determinante ai fini della sicurezza e durabilità delle opere infrastrutturali. La competenza e professionalità del geologo incaricato è garanzia di un lavoro accurato e affidabile.
Il collaudo sottofondi prevede l’esecuzione di differenti prove sia in sito che in laboratorio, al fine di verificarne completamente le proprietà fisiche, meccaniche e prestazionali. La tipologia e quantità di prove da effettuare è definita dal geologo incaricato in base alle caratteristiche del progetto e ai requisiti normativi.
Le prove in sito risultano fondamentali per valutare le effettive condizioni del sottofondo realizzato. Tra le più importanti vi sono i controlli sul grado di costipamento tramite misure di densità e umidità. Tali rilievi consentono di determinare se la compattazione effettuata rispetta i livelli previsti dalle norme tecniche e dal progetto. Altre verifiche in sito particolarmente significative sono le prove penetrometriche, eseguite inserendo nel terreno una punta conica e misurando la resistenza alla penetrazione. I dati ottenuti permettono di valutare la consistenza e stabilità del materiale.

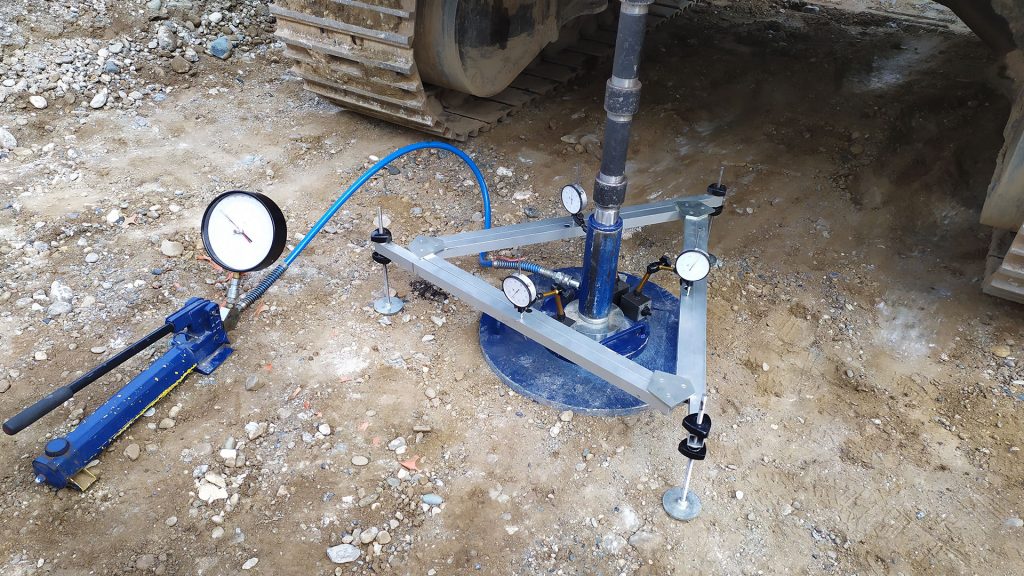

Di grande rilevanza sono anche le prove di carico su piastra, dove tramite un pistone circolare si applicano carichi crescenti analizzando la deformazione del sottofondo. Queste prove definiscono la capacità portante del materiale sotto i carichi previsti. Per quanto riguarda le analisi in laboratorio, si eseguono soprattutto prove Proctor e CBR su campioni indisturbati prelevati dal sottofondo. La prova Proctor serve per determinare la densità massima raggiungibile e il contenuto di umidità ottimale. La prova CBR misura la resistenza a compressione del materiale compattato.
I risultati di tutte le prove eseguite sono raccolti ed interpretati dal geologo in una dettagliata relazione geologica e geotecnica, dove si certifica la conformità del sottofondo in base alle norme vigenti. Il collaudatore attesta infine l’idoneità alla successiva realizzazione delle pavimentazioni.
Per comprendere nel concreto le modalità di esecuzione di un collaudo sottofondi, è utile analizzare casi e esempi reali di questa tipologia di verifiche. I controlli sono effettuati sia su sottofondi per opere stradali che per pavimentazioni industriali, con prove adeguate alle diverse situazioni.

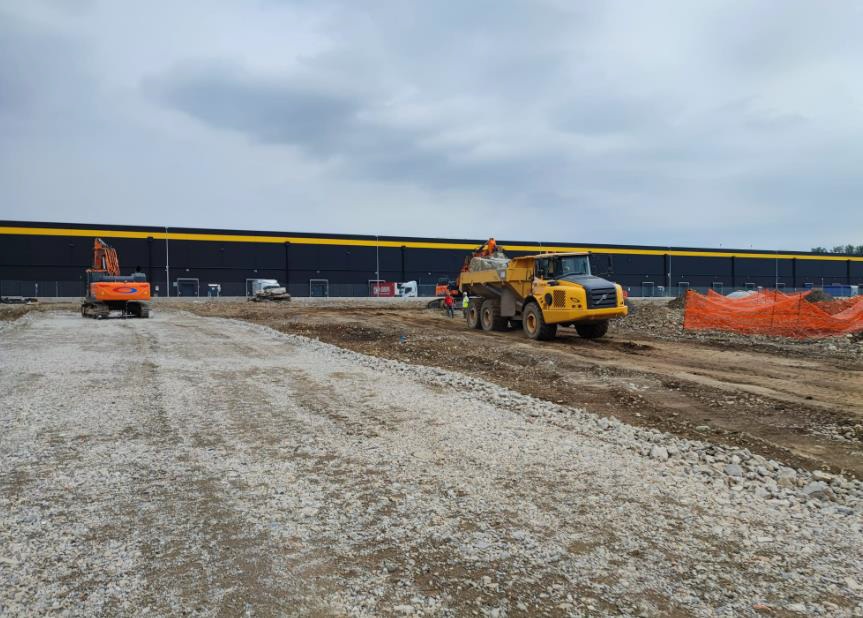

Un caso pratico può riguardare il collaudo del sottofondo di un parcheggio realizzato con misto granulare. Il geologo incaricato eseguirà in sito prove di costipamento tramite misure di densità e umidità in più punti, per verificare che la compattazione effettuata abbia raggiunto il 95% della densità massima individuata con la prova Proctor in laboratorio.
Verranno anche realizzate prove penetrometriche dinamiche per controllare la consistenza su tutta l’area del sottofondo. I valori rilevati dovranno essere conformi ai minimi di normativa. Si effettueranno infine prove di carico su piastra per misurare la deformabilità del sottofondo sotto i carichi dei veicoli.
In caso di sottofondo stradale, oltre alle prove già descritte si eseguiranno anche sondaggi e pozzetti esplorativi per verificare lo spessore dello strato e prelevare campioni da analizzare. La relazione geologica finale certificherà quindi la conformità del sottofondo ai requisiti progettuali e normativi. I controlli eseguiti permettono di accertare che il sottofondo realizzato abbia le necessarie caratteristiche di resistenza, stabilità e regolarità per sopportare adeguatamente le sollecitazioni statiche e dinamiche indotte dalla sovrastruttura e dai carichi previsti.
